Échantillon de métier à tisser de tissu
  • Échantillon de métier à tisser de tissu

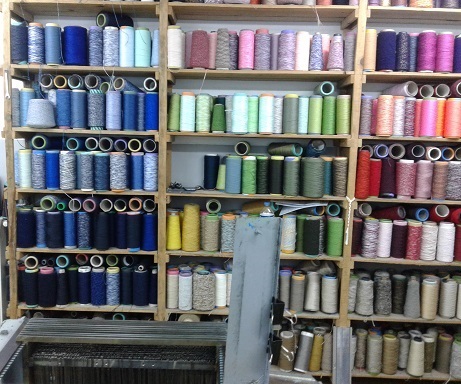

    Le métier à tisser de tissu échantillon est conçu pour la préparation de chaînes courtes en tirant sur plusieurs bobines selon un rapport de couleur unique ou de chaîne. Avec le processus de préparation de chaîne d'échantillons, le système de cantre utilisé dans la préparation de chaîne conique et en série (parallèle) est éliminé et il profite au processus de préparation de chaîne dans une zone plus petite.





    numdok61

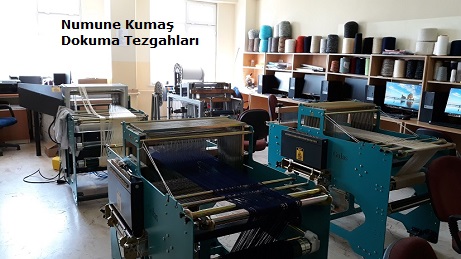

    L'échantillon de tissu à produire est tissé sur le métier à tisser de conception de tissu, c'est-à-dire sur le métier à tisser d'échantillon de tissu, avant que la production en série ne commence. Dans les usines textiles tissant des tissus HABILLAGE ou MOTIF  Il y a une rubrique.

    Les employés qui ont les qualifications de designer travaillant ici sont ceux qui sont diplômés du département de tissage des écoles secondaires professionnelles (actuelle branche de la technologie textile du domaine du design de tissage) et ceux qui sont diplômés des facultés des universités qui dispensent l'enseignement textile. Ceux qui commandent des tissus à tisser à l'usine, c'est-à-dire ceux qui gagnent leur vie en achetant et en vendant des tissus, viennent négocier avec le service concerné.




    numdok4



    Lors de cette réunion, soit ils regardent les cartes de tissu que l'usine a produites et vendues auparavant, soit ils ont un échantillon de tissu entre les mains et ils veulent faire tisser le même tissu ou un tissu similaire en donnant cet échantillon de tissu.




    numdok100

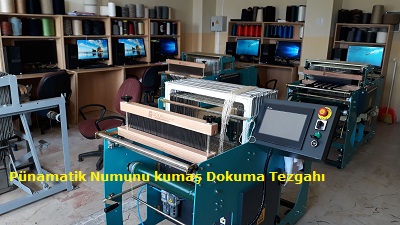

    Cet échantillon est n'importe quel tissu trouvé dans la section Pattern. DESIGNER Il est présenté au client par analyse (tissage, calculs...) et tissage sur banc échantillon. Le client, d'autre part, commande à l'usine de tisser ce tissu selon cet échantillon de tissu. Après cela, dans la machine à tisser (il est tissé sur le métier à tisser)





    numdok8





    Dans le même temps, les concepteurs réalisent la conception du tissu (des modèles et des calculs et d'autres détails sont préparés) et tissent sur le métier à tisser d'échantillon, c'est-à-dire sur le métier à tisser de conception de tissu. Le tissu sortant de ce métier est appelé tissu brut. (tissu brut = HK dans les calculs.) Il est présenté au client.. Si le client le souhaite, il passe commande. C'est pourquoi il faut utiliser le métier à gabarit ou le métier à tisser à dessin.



    numdokk1

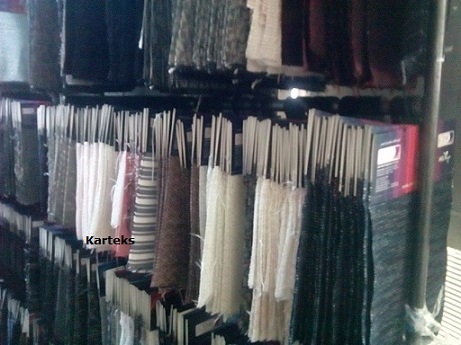

    Les usines de tissage de tissus doivent toujours vendre les tissus qu'elles produisent pour survivre. Pour cela, à partir des échantillons de chaque tissu qu'elle produit. crée un CARTEX.

    Il faut plutôt le créer. Dans cette fiche, un numéro de code est attribué au tissu. Lorsque le client arrive, il regarde ces cartes et donne sa commande. Les détails du numéro de code du tissu pour lequel cette commande est reçue sont disponibles dans la section design. Avec le système de cartexing, d'énormes pertes de temps sont minimisées.



    numdokkk





    Les longueurs de chaîne des échantillons de tissage sont plus courtes que la production de masse.

    La machine à tisser des échantillons de tissu est largement utilisée dans les unités de conception des entreprises de tissage..

    L'échantillon de machine à tisser des tissus est un outil en bois ou en métal, utilisé pour tisser des tissus d'une largeur maximale de 45 cm, utilisé dans le transfert des connaissances théoriques à la pratique et dans les études de conception de tissage, qui peuvent être de 4 à 24 cadres.

    En raison du petit nombre de chaînes courtes utilisées pour l'échantillon de machine à tisser, des machines à haute capacité d'enroulement ne sont pas nécessaires pour la préparation de la chaîne.

    Des machines de déformation d'échantillons sont disponibles dans le commerce pour être utilisées dans de telles études. Bien que cela puisse sembler un avantage que les machines d'ourdissage d'échantillons ne nécessitent pas un système de cantre qui prend beaucoup de place, c'est un inconvénient que de telles machines soient proposées à la vente à des prix élevés.

    Étant donné que le secteur concerné est important dans la conception, il investit dans la préparation de chaînes d'échantillons et dans des machines de tissage d'échantillons de tissus.

    Dans Exemple de métiers à tisser c'est-à-dire dans les bancs de conception de tissus Préparation du gauchissement





    numdok6





    La méthode la plus utilisée est la préparation de chaîne sur des tiges fixées au mur.

    Les fils de chaîne préparés selon ce procédé sont obtenus à partir d'un petit nombre de bobines, souvent même à partir d'une seule bobine.

    Le fabricant de chaîne va et vient entre les deux tiges avant et arrière fixées au mur autant que le fil de chaîne requis pour le tissu.

    La longueur de la distance entre les deux barres peut être tracée en chaîne.

    Bien que cette distance soit suffisante dans certaines applications, elle peut être courte ou longue dans certaines applications.

    Les distances de ces barres murales ne peuvent pas être modifiées la plupart du temps.

    Pour cette raison, il est nécessaire de se conformer à l'outil pour déterminer la longueur de chaîne. Il est nécessaire de se faire aider par au moins une personne dans la préparation de la chaîne et le transfert à la machine.

    La chaîne préparée dans un tel mécanisme fatigue physiquement la personne qui la prépare.

    par exemple,;

    Considérant que 4 fils de chaîne seront tirés dans l'outil de chaîne fixé au mur de l'ordre de 180 mètres, le chaîneur doit faire des allers-retours entre deux barres de 180 X 4 = 720 mètres afin de réaliser cette chaîne.

    En plus de cette difficulté, la préparation du warp est une tâche qui nécessite de l'attention.

    Lorsque la chaîne ne peut pas être préparée correctement ou si les préparateurs se trompent, les fils de chaîne se mélangent et entraînent une consommation inutile de fils de tissage, qui sont peu fournis par les établissements d'enseignement.

    De plus, cette situation entraîne une consommation de temps et d'efforts.

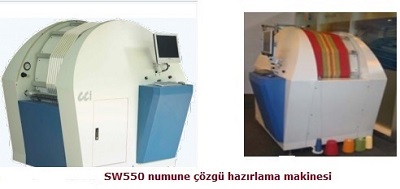

    Pour cette raison, des machines automatiques de préparation de chaîne d'échantillons sont utilisées dans la préparation de la chaîne pour le tissage d'échantillons de tissu dans certaines entreprises.



    numdok59





    Maintenant, à titre d'exemple, voyons quel type de préparations sont faites pour tisser un tissu tricoté en chaîne sur le métier à tisser SAMPLE WEAVING :

    La texture formée par l'armure toile en augmentant dans le sens de la chaîne est appelée armure de déchirures de chaîne.

    Soit notre exemple de tissage un tissage 2/2 Warp Rips.





    numdok62





    Selon le rapport de couleur de chaîne et de trame du tissu que nous allons tisser, nous préparons notre chaîne en fonction du nombre de fils de chaîne et de trame et du nombre de fils de chaîne.

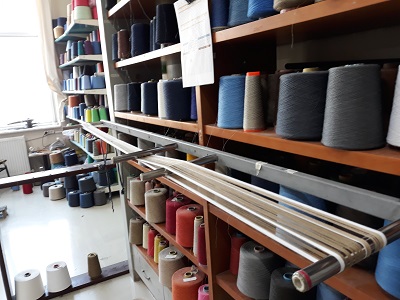

    numdok7





    Lors de la préparation de la chaîne, il faut faire attention respectivement au motif de couleur de la chaîne et au croisement des fils. Si le rapport de couleur de chaîne n'est pas le même que le rapport de couleur de chaîne de l'échantillon que nous allons tisser, la chaîne démêlée est inutile.

    Si l'on ne prend pas le maximum de précautions pour croiser les boutonnières, l'ordre des fils de chaîne ne sera pas clair et le tissage deviendra difficile.




    numdok54

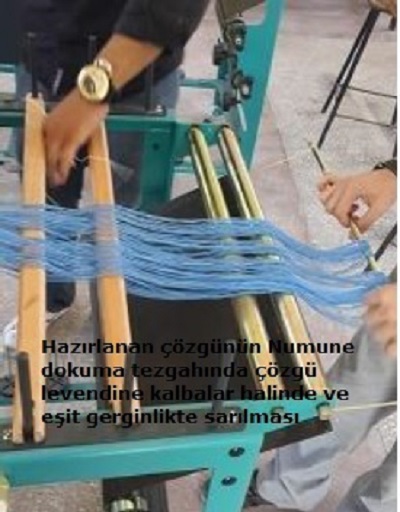

    Une fois la préparation de la chaîne terminée, l'échantillon est enroulé sur l'ensouple de chaîne à tension égale sous forme d'écheveaux ou de bandes, passé à travers le pont de chaîne et passé à travers les lattes transversales sans casser la croix des fils de chaîne.




    numdok55





    Après cela, le rentrage se fait selon l'ordre des fils de chaîne sur la diagonale. Notre tricot était un tricot 2/2 Warp rips. 2 cadres selon le plan de dessin DUZ Yani SIRA nous facturons. Ici, nous calculons le fil de force que nous devons mettre dans chaque cadre en fonction du nombre de fils de chaîne, et selon cela, nous enfilons le fil de force dans chaque cadre selon les besoins.



    numdok32





    En faisant cela tirera du pouvoir ou tirera du pouvoir (Vous pouvez l'utiliser après avoir conçu un outil comme celui-ci qui effectuera cette tâche et testera la convivialité de l'outil que vous avez conçu.)



    numdok68





    La personne côté ensouple détermine les cadres selon le plan d'enfilage et fait passer chaque fil de chaîne dans le fil d'alimentation. La personne du côté de l'ensouple, quant à elle, la tend jusqu'à celui qui rentre selon l'ordre diagonal des fils de chaîne. À la personne du côté du faisceau de chaîne TAHAR RACKER quant à la personne qui se trouve du côté de la poutre en tissu TAHAR PIONNIER Denir.



    numdok56





    Le dessin de roseau est fait pour les fils de chaîne, dont la résistance est terminée. (Vous pouvez concevoir un outil comme celui-ci pour effectuer cette tâche et l'utiliser après avoir testé la convivialité de l'outil que vous avez conçu.)





    numdok67





    Si le roseau doit être passé par la dent du peigne, il est pris dans l'ordre selon le nombre, et le cardage est terminé. Ce processus est effectué avec le tiroir à cartes.

    Fils de chaîne qui ont été retirés du peigneIl est passé sur le pont umaş et relié à la poutre en tissu dans les cœurs et avec la même tension.



    numdok69





    Après ces procédés, la ratière du motif du tissu dont l'échantillon sera tissé est clouée sur la palette ratière.




    numdok38





    Les bouchons vus en noir ci-dessus sont ;

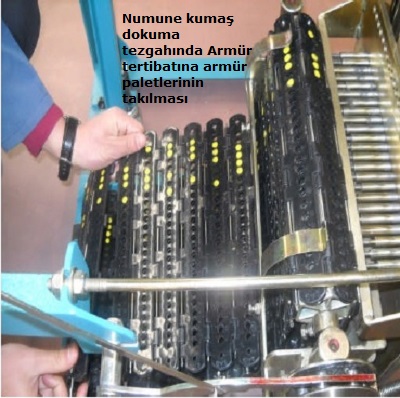

    Une fois que les mouvements de ratière du motif sont cloués sur les palettes de ratière, ces palettes sont placées dans l'assemblage de ratière sur le métier à tisser échantillon.





    numdok46





    Après cela, le processus de tissage commence. La bobine de trame, qui servira au tissage de l'échantillon de tissu, est placée dans la navette.





    numdok65





    numdok66





    Après cela, le processus de tissage est terminé.





    numdok63





    numdok89





    numdok90



    numdok107
