COLOMBE NÉGATIVE
Parce que les ratières négatives sont plus simples, elles ont trouvé plus d'utilisation que les ratières positives et conviennent mieux aux tensions de chaîne légères et moyennes. La plus grande réussite de ces systèmes est qu'un tour de la ratière correspond à deux insertions de trame, de sorte que la plupart des mouvements peuvent être effectués à la moitié de la vitesse du métier à tisser. De cette façon, il est possible de travailler à des vitesses plus élevées. Vue schématique d'une ratière négative à bouche ouverte à double course à commande mécanique produite par Staubli indiqué ci-dessous.
L'arbre d'entraînement numéro 14 de la ratière tire son mouvement de rotation de l'arbre principal du métier à tisser. L'excentrique 15 sur l'arbre est relié au bras n° 16 et au bras à deux épaules n° 3, et les membres supérieurs et inférieurs sont reliés par les supports numérotés 22 et 1. Le levier numéro 21, qui est placé de manière mobile au point O2, le balancier numéro 4 relié à partir du point O4 peut osciller le long de ce point et porte les crochets 19 et 1 aux deux extrémités. Le centre de rotation du balancier coïncide avec le centre de balancement du bras numéro 5 lorsque le balancier devient le bord gauche. Dans ce cas, si aucun des crochets 19 ou 6 n'est relié aux crochets de commande 18 ou 4, la balance 5 sera vide et le châssis sera en position basse. Dans le cas où il coopère avec l'un des crochets 19 et XNUMX, le cadre qui lui est relié est ramené en position haute et immédiatement après le lancement de la trame, il est ramené en position basse.
Amener les cadres à l'état inférieur est effectué à l'aide de ressorts. Dans le cas où les crochets 5 et 19 sont en prise en même temps avec les crochets de gestion 6 et 8, les cadres restent en position haute.
Les crochets de tête 6 et 18 sont reliés aux branches à deux épaulements 9 et 3 situées de manière mobile sur les axes 8 et 12 par des ressorts 7 et 17. Les maillons 11 attachés à la chaîne de motifs effectuent une manipulation programmatique des membres à deux épaules 8 et 12. Le mouvement du bras 21 vers les cadres est transmis des membres 23 et 24.
Les ratières négatives sont aujourd'hui produites mécaniquement et électroniquement.
Dans les figures ci-dessous, des dessins schématiques de ratières négatives à commande mécanique modèle 2521 et à commande électronique modèle 2571 appartenant à la société Staubli sont donnés.
Les porte-programmes mécaniques (modèle 2521) et électroniques (modèle 2571) des ratières négatives de Staubli sur la figure commandent les crochets de fixation indiqués par A et A' sur les éléments intermédiaires.
Il se compose d'unités de levage, de balances et de crochets mobiles. Les bras de mouvement sont activés lorsque les crochets de fixation attrapent un crochet mobile.

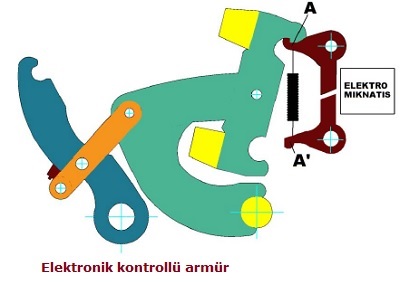

Ratière contrôlée électroniquement La commande des crochets de fixation indiqués par A et A' se fait au moyen d'un électroaimant. Ces conceptions de Staubli garantissent une sécurité de fonctionnement maximale avec un minimum d'articulations pivotantes et des mouvements de châssis optimaux.
Muratec est une autre entreprise qui produit des ratières négatives et utilise des pistons pneumatiques à commande électronique au lieu d'électroaimants dans l'unité de sélection des ratières.
La figure ci-dessous montre une ratière négative Muratec avec mécanisme de sélection pneumatique à commande électronique.
Comme vu ci-dessus Il est prévu de maintenir les crochets (b et b') sur les extrémités supérieure et inférieure du bras c par un mécanisme d'entraînement tel que Ainsi, le déplacement des cadres vers la position haute est effectué. Le déplacement des pistons d'avant en arrière est contrôlé électroniquement. Si le châssis doit être soulevé de la position inférieure à la position supérieure, le crochet avant est d'abord maintenu par le crochet opposé avec le mouvement vers l'avant du piston. Puis, avec le mouvement oscillant du bras c, le point A tourne un peu dans le sens des aiguilles d'une montre sur un arc de cercle de rayon AF. Ce mouvement du point A est converti en mouvement d'oscillation du bras F via le bras E. Le mouvement d'oscillation du bras F est transmis aux cadres par des câbles pliables. Lorsque l'on souhaite augmenter la quantité de levage du cadre, le point de connexion du bras e au bras f est décalé vers le haut.
