C'est un appareil qui permet d'examiner l'image en grossissant les détails des objets, trop petits pour être vus à l'œil, sous l'objectif. C'est un appareil qui nous permet d'examiner la structure des fibres au microscope, qu'elles soient droites ou mixtes, de voir les matières étrangères dans la fibre et de comprendre de quel type elles sont.
COUPES DU MICROSCOPE
En général, le microscope est examiné en le divisant en deux grandes parties : comme la partie mécanique et la partie optique ;
Partie mécanique :Partie mécanique du microscope ; se compose d'un pied, d'un corps, d'une table et d'un tube.
Support de microscope :C'est la partie qui permet au microscope de tenir debout.
Bras de microscope : C'est la partie qui aide à amener le microscope à l'inclinaison souhaitée afin de travailler confortablement dans le microscope.
Table de microscopie :C'est la partie métallique sur laquelle est placé l'objet à examiner. Il a un trou fixe et parfois mobile au milieu, qui peut avoir la forme d'un cercle ou d'un carré, laissant passer la lumière réfléchie par le miroir (source lumineuse).
Tables de microscopes :C'est la partie qui sert à comprimer la glissière sur la table.
Tube de microscope: Situé en haut du bras du microscope. L'oculaire en haut est la partie où le plateau tournant est vissé en bas. Il se compose de deux tuyaux métalliques entrelacés. Son tube extérieur est fixé au corps par un engrenage droit. Cette pièce peut monter et descendre avec de grandes et petites vis de réglage. De cette façon, une vision claire de l'objet (objet) est ajustée en fonction de l'œil.
Tourne-disque (Revolver):C'est la partie mobile à l'extrémité inférieure du tube du microscope qui permet de fixer une, deux, trois lentilles ou plus sous le tube du microscope.
Vis de réglage : Dans le bras du microscope, ce sont les vis qui assurent le mouvement du tube du microscope ou de la table du microscope et se concentrent sur l'objet.
Partie optique : La deuxième et la plus importante partie du microscope est la partie optique. La partie optique est constituée d'un mobile rotatif circulaire qui porte les oculaires et les lentilles.
Miroir :C'est la partie qui envoie la lumière provenant de la source lumineuse qui peut se déplacer dans toutes les directions sous la table du microscope vers l'objet.
Source de lumière: Dans le microscope, il est soit utilisé pour éclairer la lumière naturelle, la lumière du soleil, soit il est utilisé pour éclairer l'objet à examiner à partir des fortes sources de lumière qui s'y trouvent.
Diaphragme: Le diaphragme ajuste la quantité de lumière entrant dans l'objet en rétrécissant et en élargissant le trou au milieu, au moyen d'un levier sur la partie supérieure du miroir, sous le condenseur. La substance à examiner au microscope dépend du type de microscope. lam ve lamelle On l'observe entre deux parties minces de verre d'épaisseurs différentes, appelées le sphéroïde, ou directement au microscope. (Lam : C'est une plaque de verre mince d'une longueur de 75 mm et d'une largeur de 25 mm. Lamel : C'est un carré de verre très fin [14 mm d'épaisseur] d'une largeur et d'une longueur de 18, 20, 22 ou 0,2mm.)
Condenseur: Au-dessus du diaphragme se trouve le condenseur, qui consiste en un système de lentilles. Il collecte les rayons entrants sur la préparation et assure l'illumination de l'objet.
Lentilles :Les lentilles, qui consistent en des systèmes de lentilles directement sur l'objet à examiner, donnent une image inversée agrandie de l'objet. Les lentilles sont fixées au plateau tournant et les plateaux tournants ont 3-4 lentilles en fonction du degré de grossissement..
Oculaire :Il est situé au sommet du tube du microscope et se compose de deux lentilles, une petite et une grande. Certains microscopes ont des oculaires doubles. Il se compose d'une lentille convergente à différents grossissements, située sur le côté de l'œil. Il donne une image apparente en grossissant l'image réelle formée par la lentille.
UTILISATION DU MICROSCOPE
Les rayons provenant du miroir ou de la source lumineuse sortent du condenseur optique sous forme de faisceau lumineux, traversent l'objet à examiner et atteignent l'objectif. L'objectif produit la première image 11 mm sous le haut du tube du microscope, comme dans un projecteur alimenté. Ici, l'image sortant de l'oculaire à travers un prisme atteint la rétine de l'œil. Les lentilles oculaires montrent l'image de la lentille en la re-grossissant à 25 cm de l'œil. En fait, l'image qui tombe sur la rétine de l'œil est l'image de cette dernière image. La première image, agrandie de l'ordre de 150x dans l'objectif, est agrandie de 20x avec l'oculaire ; l'oeil voit l'objet 150x20= 3000x fois plus grand.
IMAGE EN LONGITUDE AU MICROSCOPE
Afin d'examiner l'aspect longitudinal des fibres, une préparation appropriée doit être préparée. Pour cela, de la glycérine (ou un autre liant) est coulée sur la lame, qui a été soigneusement nettoyée avec de l'alcool, et suffisamment de fibres sont placées dessus. Une lamelle est refermée sur ces fibres préparées. La glycérine placée dans la préparation assure que la lumière venant du dessous se propage uniformément entre les fibres.Lors de la fermeture de la lamelle, la lamelle doit être laissée horizontalement sur la lame afin d'éviter la formation de bulles d'air.
Sinon, des bulles d'air entre la lame et la lamelle empêchent la vue d'être bien définie. Afin d'éviter cela, la lamelle est maintenue par les deux côtés, un côté de celui-ci est à côté de la goutte de liquide, de sorte qu'il touche la lame de telle sorte qu'il forme un angle avec la lame. Lorsque le liquide recouvre le bord de la lamelle qui touche la lame, le côté opposé est lentement libéré. De cette façon, il entre comme une couche entre la lame et la lamelle.Pour que l'image soit bien vue, la lamelle doit être placée correctement.La goutte de liquide sur la lame ne doit être ni trop ni trop peu. Avec la préparation ainsi préparée aspect longitudinal des fibres au microscope disponible.
IMAGE TRANSVERSALE AU MICROSCOPE
Il n'est pas toujours possible de reconnaître toutes les fibres par leur aspect longitudinal. Pour cette raison, il est parfois nécessaire de prendre des sections transversales des fibres. Divers outils et équipements sont utilisés pour cela. Pour obtenir une coupe transversale, les fibres sont d'abord rendues aussi parallèles que possible à la main, pour de meilleurs résultats.
Certaines méthodes de coupe transversale ont également été développées. Les principales de ces méthodes, de la plus simple à la plus avancée :
1-Champignon
Plaque à 2 métaux
microtome à 3 mains
Microtome à 4 lames et rotatif
5-Ultra microtome.
L'aspect le plus important de la coupe transversale est que les fibres sont bien parallèles au préalable. Parce que la section prise à partir de fibres mélangées et nouées n'est pas une section.
>>>>> Coupe transversale avec champignon
Dans la méthode de la section du liège, comme on le voit avec un liège approprié (ni trop dur ni trop mou), le faisceau de fibres parallélisé est d'abord rassemblé à l'aide d'un fil, puis l'aiguille est passée à travers le liège.
Ici, à l'aide d'un petit microtome, le faisceau de fibres qui a traversé le liège est comprimé par le microtome et une section de 1 mm d'épaisseur est coupée par le rasoir à liège.Ensuite, la section prélevée à partir d'ici est placée sur la lame avec des pincettes et 1 goutte de glycérine est déposée dessus et la lamelle est fermée. La préparation ainsi préparée est placée au microscope et la section transversale de la fibre est examinée au microscope.
>>>>> Coupe transversale avec plaque métallique
La plaque métallique est une plaque aux dimensions similaires à une glissière, constituée d'un métal inoxydable et dur d'une épaisseur d'environ 0,5 mm avec des trous de 0,25 mm / 0,5 mm de diamètre dessus.Chemin Comme on peut le voir, les fibres qui ont été passées à travers un fil fin et solide sont passées dans le trou en rapprochant les deux extrémités du fil.
Les fibres doivent également être en quantité suffisante pour fermer le trou. Les parties des fibres restant de chaque côté du trou sont coupées de la surface de la plaque à la fois avec une lame de rasoir tranchante. La coupe est examinée de cette manière ou au microscope en y déposant un liquide liant et en la recouvrant d'une lamelle. Cette méthode est une méthode pratique et rapide qui donne de très bons résultats en section transversale de fibres animales grossières et mixtes avec des fibres chimiques excessivement indentées en section transversale.
>>>>> Coupe transversale avec microtome à main
Le microtome à main est un outil simple qui permet de sectionner à l'épaisseur souhaitée. Afin de prendre une coupe avec un microtome à main, des champignons, de la pulpe de sureau et des fibres bloquées sur un matériau en bloc sont fixés à l'endroit spécial de l'instrument et poussés vers le haut à l'aide d'un mikovida et coupés avec un rasoir ou des instruments tranchants spéciaux.
>>>>> Coupe transversale avec Hardy Microtome
Le microtome Hardy se compose de deux plaques métalliques emboîtées. L'une des plaques comporte une fente qui permet de régler la position des fibres à sectionner.Pour obtenir la section, les fibres bien comprimées dans la fente sont coupées de tous les côtés avec une lame de rasoir tranchante. Afin de comprendre si une bonne coupe a été effectuée, l'emplacement de coupe du faisceau de fibres est vérifié.
Apparence longitudinale et propriétés de coupe transversale des fibres animales
LAINE
Image longitudinale : La surface est couverte d'écailles. Il y a des traces transversales sur la surface selon les écailles, cela ressemble à un cylindre plat.
Vue transversale : Il a une section ovale ronde ou presque ronde. Au milieu de la laine grossière, il y a un espace appelé la Medula.
MOHAIR
Image longitudinale : Comme la laine, mais les écailles sont moins fréquentes.
Vue transversale : Large pointillé rond. Les bords sont nettement sombres.
LAPIN
Image longitudinale : Sa vue longitudinale est en forme de chaîne, médullaire.
Vue transversale : Il est en ellipses irrégulières avec une épaisse médule.
SOIE
Image longitudinale : Il a une surface lisse, transparente et lisse.Il n'y a pas de lignes saillantes longitudinales. Il peut contenir des nœuds.
Vue transversale : Il est de forme triangulaire et les extrémités du triangle sont comme arrondies. Pas uniforme en taille et en forme
DEVE
Image longitudinale : La section longitudinale est cylindrique plate. Les points sont visibles
Vue transversale : Il a une grande apparence ronde et pointillée.
CACHEMIRE
Image longitudinale : Similaire à la laine et au mohair. Il a un aspect écailleux barré mince.
Vue transversale : Rond, parsemé de parties centrales denses
ALPAGA
Image longitudinale : La longue et discrète médullaire est visible.
Vue transversale : Ronde, la moelle est visible dans sa partie médiane. Les autres parties sont en pointillés.
Apparence longitudinale et propriétés de section transversale des fibres régénérées
RAYONNE VISCOSE
Vue longitudinale : Il a des lignes longitudinales très saillantes. Il ressemble à une tige de verre.
Vue transversale : Il est de forme irrégulière. Il a un aspect en retrait.
ACÉTATE
Vue longitudinale : Il y a des lignes longitudinales clairsemées. Il ressemble à une tige de verre.
Vue transversale : C'est inégal. Il a un aspect lobé. Les tranches sont irrégulières.
CASÉINE
Vue longitudinale : Il se présente sous la forme d'une barre asymétrique. Pas de lignes longitudinales évidentes
Vue transversale : De forme irrégulière, il présente un aspect lobé proche du rond
L'examen des structures microscopiques des fibres est un moyen important de les reconnaître. Il est possible sans avoir besoin de traitement chimique en examinant leur aspect au microscope de comprendre quelles fibres sont constituées de fil, de tissage, de tricot et leurs surfaces. En revanche, les couches qui composent les fibres avec une épaisseur exprimée en microns et leur disposition ne peuvent être examinées qu'au microscope.
Les différences ou les similitudes dans la longueur et l'apparence en coupe transversale des fibres ne peuvent être comprises qu'en les examinant au microscope. Souvent, des fibres similaires peuvent nécessiter des traitements microchimiques.

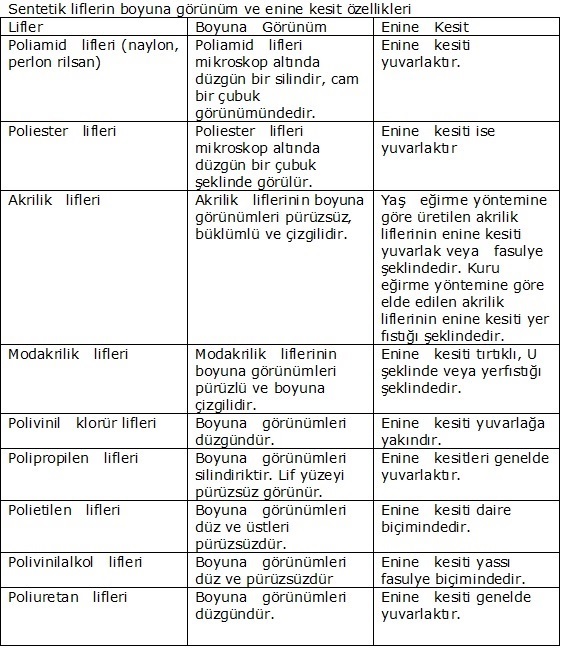

Vue longitudinale et propriétés en coupe des fibres synthétiques
