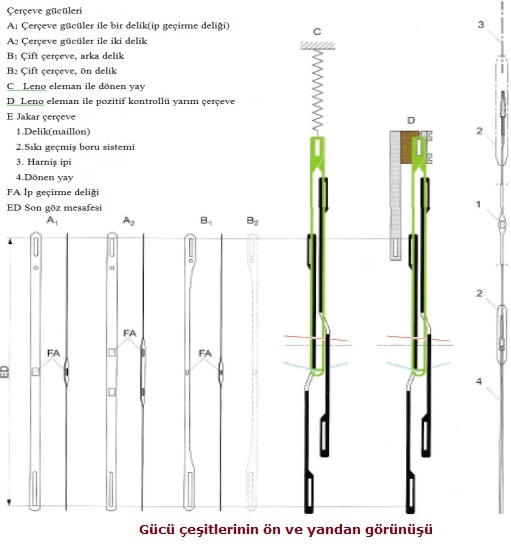

    Cadres et fils de force, la tête de tissage, le peigne avant, le mécanisme d'enroulement du tissu, la ligne d'alimentation en fil auxiliaire, la ligne d'alimentation en fil de trame, l'arbre à cames excentrique principal (arbre d'entraînement), le mécanisme de foule et le châssis du métier à tisser. fils électriques, Il est constitué de fils avec de petits trous appelés perles, en acier, au milieu, à travers lesquels passe le fil de chaîne, attachés aux cadres selon le plan de rentrage du tissage. Comme pour les autres machines à tisser à cadre, les forces utilisées dans les machines à tisser étroites sont des aciers plats laminés à trou central. Pour cette raison, elles sont également appelées résistances en acier plat. Afin de sélectionner les résistances les plus appropriées pour la production de tissage, l'épaisseur des fils de chaîne, leurs propriétés, la densité de chaîne (nombre de fils de chaîne par centimètre), le type de machine à tisser et la vitesse de tissage doivent être pris en compte.





    dardoku030



    Les cadres sont le système qui agit selon le plan ratière de l'armure de tissage et permet aux fils de chaîne passés à travers les fils de force de former une foule. Selon les formes de la foule, le tissu est obtenu en faisant passer et placer la trame dans l'interstice appelé foule formé entre les fils de chaîne portés par les cadres remontant et/ou descendant en formant deux groupes.





    dardoku031

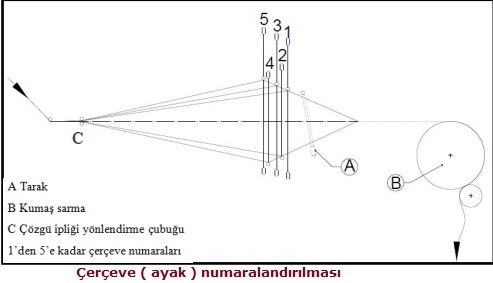

    Le nombre de trames est déterminé en fonction des fils de chaîne effectuant le même mouvement dans le plan de rentrage. Chaque groupe de distorsion qui effectue des mouvements différents est collecté dans des cadres différents. Les forces contenant le même maillon sont réparties sur deux cadres ou plus, lorsque le nombre de forces dans un cadre atteint une densité élevée ou que la tension maximale du fil est dépassée, ce qui entraîne des problèmes d'ouverture de la foule. Les cadres légers (pour les fils de bord et de motif) qui ont moins de résistance sont placés derrière les cadres lourds. Les cadres lourds portant des fils à haute densité (qui garantissent que plus de 75 % de tous les fils de chaîne restent sur chaque trajet de navette) doivent être situés à l'avant. Les cadres de force sont numérotés d'avant en arrière. Dans les machines à tisser à aiguilles étroites, les cadres fonctionnent avec l'aiguille à crochet, l'aiguille de trame et le peigne.





    dardoku032

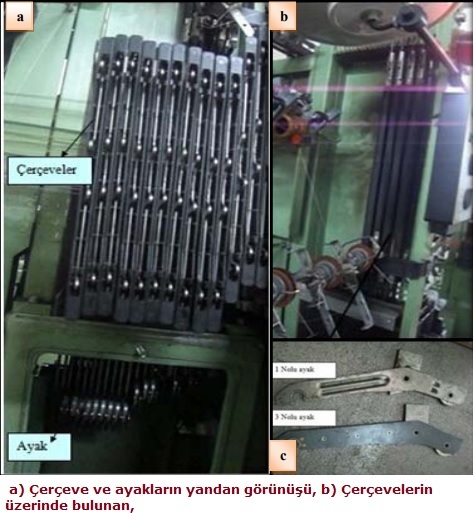

    Le mouvement des cadres est assuré par un système ratière ou excentrique (came). Les cames ou la chaîne de motifs (lien) assurent la médiation du mouvement dans le système excentrique. Dans les machines à tisser, la plaque appelée pied est fixée aux cadres, permettant aux cadres de descendre et/ou de remonter selon la forme de la came (came négative ou positive) et l'ouverture de la foule. Il y a des pieds séparés pour chaque cadre.





    dardoku033





    Les jambes sont numérotées 201, 202, 203 ..... ou 1,2,3,...... Si les pieds ne sont pas attachés aux cadres auxquels ils appartiennent, le motif souhaité ne sera pas formé.

    Vu ci-dessus (b) Dans la machine avec système de délestage à came négative, le mécanisme à came déplace les cadres vers le bas et ouvre la foule (palette inférieure) vers le bas, tandis que les ressorts situés au-dessus des cadres assurent le mouvement de recul. Le système de foule négative est particulièrement bien adapté aux machines à tisser à grande vitesse.

    Dans la machine à tisser, la chute, l'insertion de la trame et le compactage de la trame (pouring) sont les opérations les plus élémentaires pour la formation d'un tissu de qualité et efficace. La foule est l'ouverture à section triangulaire, qui est formée en divisant les fils de chaîne en deux groupes, l'un supérieur et l'autre inférieur, avant que la trame ne soit lancée dans les machines à tisser. La formation du tissu tissé est réalisée en pressant le fil de trame à travers l'ouverture de section triangulaire appelée foule, formée entre les fils de chaîne. Ci-dessous, la formation de la foule sur la machine à tisser.





    dardoku034





    La zone de foule des forces aux tiges de guidage des fils de chaîne est appelée la foule arrière (9), et la zone de foule des forces à la pointe du peigne est appelée la foule avant (10). Les fils de chaîne sont tirés à travers les forces qui fournissent le mouvement de la foule avant. Les pouvoirs tirent les fils de chaîne vers le haut ou vers le bas pour former la foule. Les fils de chaîne tirent une partie de leur force vers le haut pour former la foule supérieure (8), et en tirant vers le bas, ils forment la foule inférieure (7). La liaison entre les fils de trame et les fils de chaîne se répète avec l'ouverture d'une nouvelle foule à chaque insertion de trame. Le relâchement de la chaîne et l'enroulement du tissu sont également disponibles en tant que mouvements auxiliaires.

    Différents systèmes ont été développés pour ouvrir la foule en fonction du tricotage que l'on souhaite réaliser et pour déterminer les fils de chaîne qui doivent se situer au-dessus et au-dessous du fil de trame lors de chaque fil de trame. Les systèmes utilisés pour faire fonctionner ces systèmes "systèmes d'ouverture de la bouche" nom est donné.

    Les systèmes de foule contrôlent le processus d'ouverture de la foule, qui est le premier des processus de tissage, et déterminent la qualité du tissu et le degré d'utilisabilité de la machine. Par conséquent, la caractéristique de tissage de tissage, les dimensions du motif de tissage (trame et chaîne) dépendent principalement du niveau du mécanisme de foule. La foule dans les machines à tisser étroites est possible avec des systèmes excentriques et de liaison ainsi qu'avec des systèmes d'ouverture de foule ratière et jacquard.





    dardoku035





    Came (excentrique, cœur) et pod (chaîne de motifs) Selon le système de délestage, les mécanismes de délestage sont les systèmes les plus préférés dans les machines à tisser étroites.

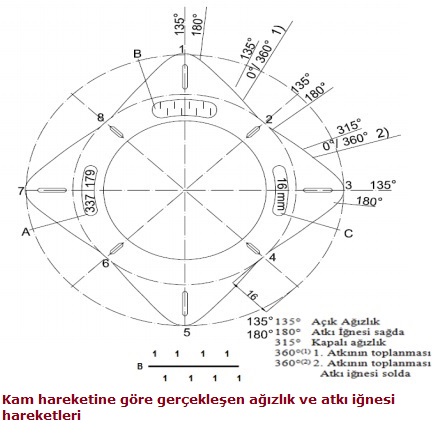

    Un excentrique (came, cœur) est une « paire cinématique haute dont la paire a deux degrés de liberté et a un contact ponctuel ou linéaire entre les éléments cinématiques. Brièvement, la came est le corps qui vient en contact avec cette surface d'un membre au profil généralement courbe et d'un autre membre de forme simple. Il dirige le mouvement de l'embouchure avec ses formes et sa disposition de came.. Le mouvement du fil avec l'excentrique convient très bien aux machines à tisser étroites qui se déplacent très rapidement, car elles sont sensibles et rigides. Mais ils peuvent être utilisés pour de petits motifs de trame. Les cames fonctionnent avec 8 répétitions de temps (rapport de trame). Chaque créneau horaire montre l'ouverture de la foule et l'insertion de la trame. Avec les machines à tisser étroites, on utilise des cames de trame 4-6-8 ou 12. La plupart du temps, la came à 8 temps est préférée. Ce nombre de tissage est également très important car il permet de combiner les tissages de fond. L'arbre à cames tourne et se répète 8 fois plus lentement que l'arbre d'entraînement de trame. Une came est placée pour chaque cadre et le cadre se déplace autour de cette circonférence de came.





    dardoku036

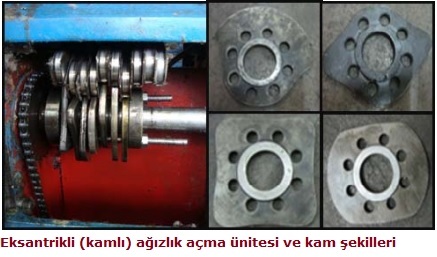

    La chambre de la machine excentrique est illustrée ci-dessous.





    dardoku037





    Après que les cames sont placées selon le rapport de tricotage (voir ci-dessous) à faire, elles sont fixées au cylindre dans la chambre.





    dardoku038





    dardoku039





    dardoku040





    dardoku041





    Le cadre se déplace simultanément avec l'aiguille de trame, le peigne et l'aiguille à tricoter en bordure (aiguille à crochet). Le tableau ci-dessus montre la relation entre la position de la buse, le mouvement du peigne et l'aiguille de trame.
